Павильон 10х4м

Павильон 10х4м

Павильон 10 на 4 метра широко используется для уличной торговли. Так же в таком павильоне успешно будет функционировать офис продаж недвижимости, пункт продаж страховых полисов, фастфуд.

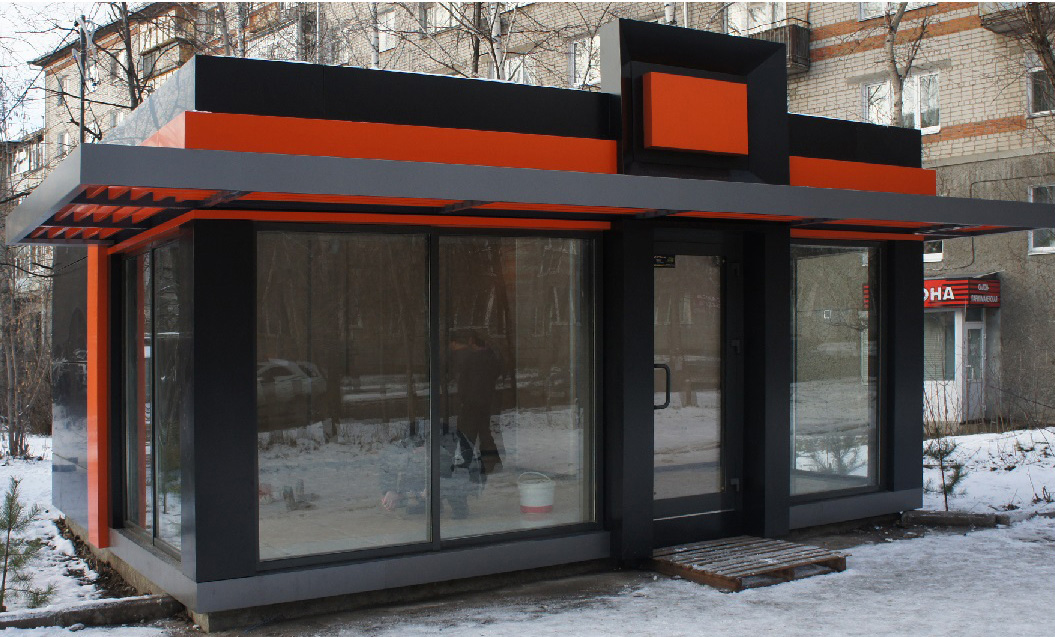

Павильон 10 на 4 м

Основание, пол

Элементы основания и пола выполнены из стального профиля различного сечения, профильной трубы. Покрытие пола - линолеум полукоммерческий по плитам OSB-3 (10 мм.). Подшивка пола – стальной, оцинкованный лист 0,55 мм. Утеплитель – плиты пенополистирола, толщиной 100 мм.

Каркас

Элементы каркаса выполнены из стального профиля и профильной трубы различного сечения. Окраска - полиуретановая эмаль Тиккурила «Темадур-20» по грунту ВЛ-02.

Стены

Стены фасадов – готовая трёхслойная панель типа «сэндвич», с обкладками из оцинкованной профилированной стали с полимерным покрытием. Утеплитель – ППС толщиной 80 мм.

Окна

Рама - ПВХ, глухая. Остекление: стеклопакет однокамерный с низкоэмиссионным покрытием, с антиосколочной пленкой, в специальном резиновом уплотнителе.

Дверь

Дверь входная – ПВХ, остеклённая одностворчатая с замком и доводчиком. Дверь техническая – металлическая, глухая, одностворчатая с замок.

Крыша

Крыша - наклонная, односкатная, готовая трёхслойная кровельная панель типа «сэндвич», с обкладками из оцинкованной профилированной стали с полимерным покрытием, утеплитель – ППС толщиной 120 мм. Декоративные элементы. Композитные алюминиевые панели. Фризы и элементы отделки стен наружных изготавливаются из композитных панелей из имеющихся у поставщика цветов, по согласованию с заказчиком.

Электрооборудование

Однолинейная схема вводного щита (входит в паспорт павильона). Предусмотрен вывод заземление павильона на корпус. Электрооборудование – 220V-380V, включает в себя:

  • Бокс для монтажа эл. приборов с замком.
  • Электронный счётчик прямого включения «Меркурий» - 1шт.
  • Вводной автоматический выключатель «ИЭК» 3-х полюсной (номинал определяется исходя из однолинейной схемы) - 1 шт.
  • Дифференциальный выключатель (УЗО) «ИЭК» 4-х полюсный (номинал определяется исходя из однолинейной схемы) - 1шт.
  • Дифференциальный выключатель (УЗО) «ИЭК» 2-х полюсный на розеточные группы (номинал и количество определяются исходя из однолинейной схемы).
  • Автоматические линейные предохранители «ИЭК»:
  • На розеточные группы - номиналом 16А,
  • На освещение - номиналом 10А.
  • Светильники – ЛПО 4х40W с зеркальными отражателями.
  • Светильники – ЛПО 2х20W с перфорированным отражателем.
  • Розетки двойные с заземляющим контактом.
  • Электропроводка - скрытого типа, выполнена в монтажных коробах.
  • Электроприборы и электропроводка рассчитана на подключение к электросети напряжением 220V-380V, 50 ГЦ.,
  • Электророзетки подключены кабелем ВВГ НГ 3х2,5.
  • Электроосветительные приборы (светильники) подключены кабелем ВВГ НГ 2х1,5.

Тепло- и шумоизоляция

В качестве утеплителя стен, пола, потолка и различных элементов конструкции, применены стандартные плиты пенополистирола. Лакокрасочное покрытие и защита от коррозии. В базовой комплектации каркас модуля окрашивается в цвета по каталогу RAL.

В качестве первичного покрытия применяется грунтовка ВЛ-02, представляющая собой смесь двух компонентов: основы и кислотного разбавителя (спиртовой раствор ортофосфорной кислоты) и предназначается вместо фосфатирования и оксидирования поверхности.

Применяемая в качестве основного покрытия двухкомпонентная, эпоксидно-полиуретановая система «TEMADUR 20», всемирно известной марки «TIKKURILA», предназначенная для окраски металлоконструкций, обладает повышенной стойкостью к внешним воздействиям, выдерживает до 150 С сухого тепла, не теряет цвет, удовлетворяет высоким требованиям к внешнему виду изделия, допускает восстановление покрытия при температуре окружающего воздуха от +5 С.

Места примыканий наружных и внутренних панелей, декоративных плинтусов и пр. элементов конструкции заполнены силиконовым герметиком, что предотвращает проникновение атмосферной влаги в скрытые полости в период эксплуатации изделия.

Прочие показатели

Класс ответственности модульных зданий - III, коэффициент надёжности зданий по назначению - 0,9.

Модульные здания относятся к IIIа степени огнестойкости и классу пожарной опасности СЗ в соответствии с СНиП 21-01-97, класс функциональной пожарной опасности Ф 5.1 согласно «Технического регламента о требованиях пожарной безопасности» (Федеральный закон №123-ФЗ от 22.07.2008, введен в действие с 1 мая 2009 года).
